針對成排薄壁鋼管易損傷、傳統電磁鐵安全冗余度低的行業痛點，悍威磁電通過模塊化電永磁鐵技術與柔性接觸設計，實現了從人工搬運到自動化作業的平滑過渡，為精密加工行業樹立了安全與品質并重的新標桿。
廣東志達位于廣東江門，是一家專注于精密鋼管研發與制造的先進企業。隨著市場對高品質鋼管需求的激增，產線產能不斷拉滿，但在酸洗工序的上下料環節，卻遭遇了嚴重的效率與安全雙重挑戰。
作業對象的“嬌貴”特性：
項目需處理的物料為成排精密鋼管，規格極為精細：寬度270mm、壁厚僅1.3~2.3mm、直徑20~40mm、長度500~1300mm。這種“薄壁、小徑、成排”的特性，使得鋼管在抓取過程中極易發生形變或因受力不均而滑落。
原有模式的雙重困境：
客戶此前采用的是“人工+傳統電磁鐵”的混合模式，但在實際運行中暴露出明顯短板：
人工搬運的極限： 工人需在高溫、酸霧環境下頻繁作業，工作強度極高，且存在砸傷、劃傷的安全隱患，人力成本居高不下。
電磁鐵的安全焦慮： 傳統電磁鐵依賴持續供電，一旦產線遭遇短暫停電或線路故障，正在吊運的鋼管便會瞬間墜落?？蛻舴答?strong>“經常掉件”，這對于即將成品的精密鋼管而言，意味著直接報廢或二次返工。
“客戶的核心訴求非常明確：第一是絕對不能掉件，保障產線連續運轉；第二是絕對不能損傷工件，確保表面質量。”悍威磁電項目負責人在復盤時指出，“這不僅是效率的提升，更是對精密制造工藝底線的堅守?！?
針對廣東志達的特殊工況，悍威磁電研發團隊深入江門現場，摒棄了通用的重型吊裝思路，量身定制了“輕量化、模塊化、高安全”的電永磁鐵方案。
方案核心采用悍威獨有的電永磁技術。與電磁鐵不同，電永磁鐵僅在充磁和退磁瞬間耗電，其余時間依靠永磁體保持吸力。這意味著，即便在作業過程中遇到突發停電，磁場也不會消失，鋼管將牢牢吸附。這一物理特性徹底解決了客戶最擔心的“掉件”隱患，為產線上了“雙保險”。

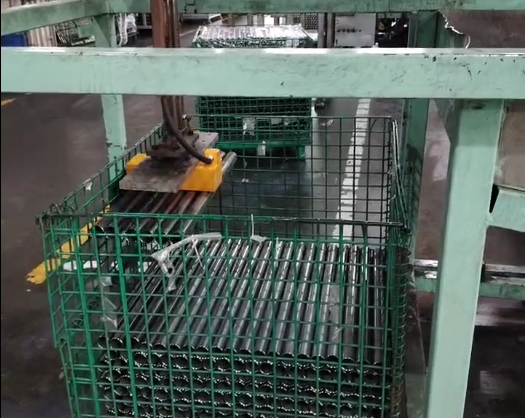

針對成排細長鋼管的特性，方案采用了HEPMSP-2611P45X12S型號。
仿形設計： 吸附面磁極采取長條形設計，完美匹配270mm寬的成排鋼管，最大程度增加有效吸附面積，確保吸力分布均勻。
無損抓?。?/strong> 通過特殊的柔性接觸設計，避免了剛性沖擊對薄壁鋼管（最薄僅1.3mm）造成的壓痕或形變，完美契合精密加工對工件表面質量的嚴苛要求。
系統支持標準PLC控制，只需接收產線發出的簡單指令，即可毫秒級完成充、退磁操作。這種高度智能化的設計，使得磁吊系統與原有輸送線實現了無縫對接，無需人工干預，動作連貫精準。
|
配置項 |
型號規格 |
核心功能 |
|---|---|---|
|
核心吊具 |
HEPMSP-2611P45X12S 電永磁鐵 |
專為成排精密鋼管定制，長條形磁極布局，單次可穩定吸附5-10根鋼管（最重20kg），自帶磁通監測。 |
|
控制系統 |
專用智能控制器 |
響應時間毫秒級，支持PLC通訊，實現全自動循環作業，適配直徑20-40mm的規格切換。 |
|
連接組件 |
定制化安裝支架 |
依據客戶現有機械臂/行車接口設計，即裝即用，無需改動原有產線結構。 |
該方案自投入運行以來，產線的變化立竿見影，客戶反饋遠超預期：
安全零事故： 改造至今，實現了“零掉落”記錄。電永磁的物理鎖磁特性，讓產線在應對突發狀況時更加從容。
品質零損傷： 柔性接觸與均勻吸力設計，確保了1.3mm薄壁鋼管在吊運過程中無任何壓痕或形變，產品良率顯著提升。
人效大解放： 自動化抓取替代了高強度人工搬運，工人只需監控設備運行，勞動強度大幅降低，且徹底消除了搬運過程中的人身安全隱患。
產線連續性： 由于吸附狀態完全無需耗電，系統運行極其穩定，從未因吊具故障導致產線停機，保障了交付周期。
“悍威的方案不僅解決了掉件問題，更重要的是保護了我們的工件表面。”廣東志達的設備負責人評價道，“這種對細節的把控，才是精密制造最需要的?！?
本案例的成功，不僅在于解決了一個具體的上下料問題，更在于它為精密鋼管及類似離散制造行業提供了三點重要啟示：
安全是自動化的基石： 在精密加工領域，一次掉件事故造成的損失遠高于設備本身的價值。電永磁技術以其“斷電不失磁”的物理特性，成為了不可替代的安全選擇。
無損抓取是品質保障： 針對薄壁、鏡面、易變形工件，“柔性接觸”與“仿形設計”比單純的強力吸附更為重要。
輕量化與模塊化趨勢： 隨著產線自動化程度提高，末端執行器正朝著“即插即用、靈活切換”的方向發展。悍威磁電的模塊化設計，完美適配了多品種、小批量的柔性生產需求。
未來，株洲悍威磁電將繼續依托湖南省磁性材料及器件工程技術研究中心，以更敏銳的場景洞察力和更硬核的技術研發力，助力更多像廣東志達這樣的精密制造企業，在高質量發展的道路上穩步前行。
